近日，我校胡夏闽教授负责的新材料结构团队在Top 1区顶级期刊《Construction and Building Materials》和Top 2区顶级期刊《Journal of Building Engineering》上发表重要研究成果，标志着团队在新材料领域取得重大突破，充分展现了在材料—结构一体化设计与性能提升方面的科研实力。

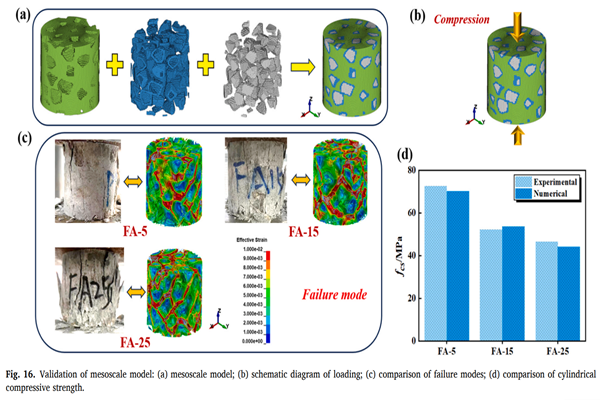

李涛老师作为第一作者的研究论文《Experimental and 3D mesoscopic failure mechanism investigation on the uniaxial compressive mechanical behavior of MPCC with different fly ash contents》，系统研究了三种不同粉煤灰掺量对高强MPCC单轴压缩力学性能的影响，并建立了相应的单轴应力-应变本构关系。研究同时采用三维细观混凝土模型对试验结果进行了验证，深入分析了材料在受力过程中的裂纹扩展行为与破坏机理，为MPCC在实际工程中的应用与结构设计提供了重要依据。本研究获2023年江苏省教育厅“青蓝工程”项目、国家自然科学基金（No. 52378265）及江苏省科技厅产学研合作项目（No. BY20230655）资助。

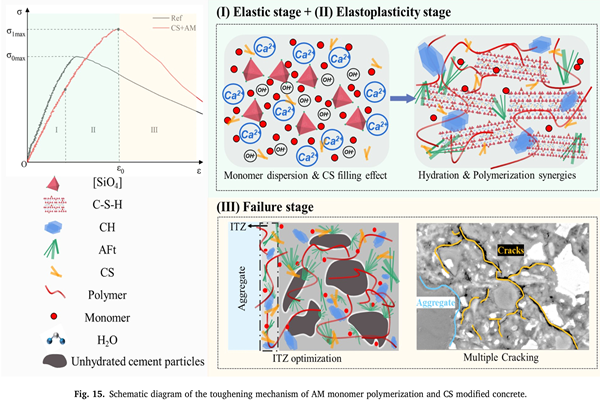

徐洁老师作为第一作者的研究论文《Synergistic acrylamide (AM) in-situ polymerization and wollastonite whisker (CS) modification towards multi-scale toughness enhancement in cement paste, mortar, and concrete》，提出了一种基于丙烯酰胺（AM）原位聚合与硅灰石晶须（CS）协同增强水泥基材料韧性的创新方法。研究显示，该协同改性策略可显著提升水泥净浆、砂浆及混凝土的抗弯性能与断裂能，同时抗压强度未见明显降低。机理分析表明，AM原位聚合形成的有机交联结构可强化水化产物界面，缓解应力集中；CS则有效填充孔隙、密实基体，二者协同作用显著改善了界面过渡区性能，为开发高强高韧水泥基材料提供了新途径。本研究获中央高校基本科研业务费（No. 2242025K30012）及东南大学至善青年学者支持计划（No. 2242023R40045）资助。
李涛老师作为第一作者的研究论文《Study on the tensile properties and stress-strain relationship of fiber-reinforced magnesium phosphate cement-based concrete using DIC technology》，系统研究了纤维增强磷酸镁水泥混凝土（FRMPCC）的力学性能及单轴拉伸本构关系。研究采用数字图像相关（DIC）技术监测试样的单轴拉伸强度、应力-应变曲线、应变分布及裂缝发展情况。同时，利用扫描电子显微镜（SEM）分析了MPCC和FRMPCC的微观结构。最后根据实验结果，建立了在不同钢纤维类型和含量下MPCC和FRMPCC的单轴拉伸本构关系，为MPCC在实际工程中的应用与结构设计提供了重要依据。本研究获2023年江苏省教育厅“青蓝工程”项目、国家自然科学基金（No. 52308255）及江苏省高等学校基础科学（自然科学）研究面上项目（No. 25KJD560007）资助。
论文的发表，是我校新材料结构团队在绿色低碳材料领域持续创新能力的重要体现，团队将继续深耕高性能绿色土木工程材料的前沿方向，将实验室的创新成果转化为推动行业进步的现实生产力。
（通讯 李涛 徐洁 审核 胡夏闽）
